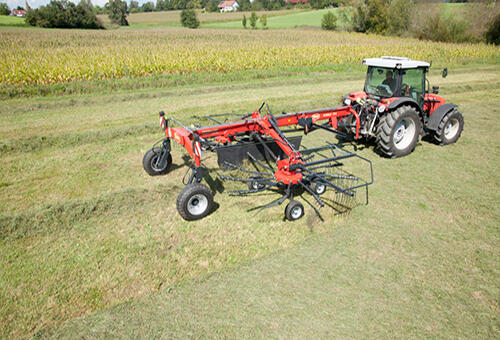

Vicon ANDEX 724 (HYDRO)
TerraLink Quattro pour un suivi de terrain parfait
Andaineurs CompactLine double rotors avec une largeur de travail maxi de 7,2 m
cc
Andaineur compact à deux rotors avec dimensions réduites Support de transport directionnel Boîtier d'entraînement à bain d'huile facile d'entretien Position de transport compacteDescription
Les andaineurs double rotors Andex 724 -CompactLine, d'une largeur de travail maxi de 7,2 m et portés par un châssis solide et stable, ont une longue durée de vie. Les caractéristiques comprennent des roues auto-directionnelles, le système TerraLink Quattro et une largeur de travail réglable hydrauliquement de série. La version Hydro de l'Andex 724 est équipée d'essieux à commande hydraulique sur le châssis principal pour lever et abaisser la machine pendant le transport et le fonctionnement. Cette caractéristique réduit la hauteur de 40 cm, permettant une hauteur de transport de 3,45 m.
cc
- L'essieu auto-directionnel et la géométrie de la tête d'attelage permettent des virages serrés à 80°
- Système de suivi des contours du sol TerraLink Quattro avec adaptation en 3 dimensions
- La hauteur du châssis porteur offre une excellente garde au sol en bout de champ
- Boîtier d'entraînement à bain d'huile facile à entretenir
Caractéristiques
- Les andaineurs de la gamme standard Andex sont équipés de cames, de roulements et de supports de dents à bain d’huile, afin de minimiser le temps de maintenance.
- L’immersion des bras et des supports solides dans un bain d’huile assure leur longévité et leur facilité d’entretien.
- Les porte-bras à forte élasticité et les deux roulements montés de chaque côté de l’arbre de transmission offrent puissance et fiabilité à cette unité compacte.
- Les chemins de cames développés par Vicon sont spécialement conçus individuellement, pour un andainage optimal à n’importe quelle largeur de travail et sur n’importe quel modèle.
- Le châssis porteur arrière auto-directionnel permet à cet andaineur d’exécuter des manœuvres serrées en bout de champ et d’effectuer un andainage sans perte, même dans des champs aux formes particulières.
- Même si les rotors sont soulevés dans une forte pente, le système rectifie toute déviation.
- La capacité à exécuter des virages serrés jusqu’à 80° et la tête d’attelage sont des caractéristiques spécifiques aux andaineurs Vicon.
- Les andaineurs Vicon sont conçus pour réaliser des andains parfaitement formés et propres quelles que soient les conditions d’utilisations.
- Le suivi des contours du terrain est important afin d’éviter une pollution dans les andains et surtout sur sol irrégulier.
- Le Terralink Quattro contrôle les rotors en 3 dimensions, avec une combinaison unique entre un essieu à quatre roues et une suspension spéciale sur chaque rotor qui vous assure une qualité de ramassage exceptionnelle même à grande vitesse.
- Pas de maintenance - pas de pivot ou cardan à entretenir.
- Une suspension des rotors.
- La pression constante sur les roues avant évite au rotor de se relever et rebondir même à grande vitesse.
- Quatre roues montées sous le châssis pour un ramassage précis même à des vitesses d’avancement élevées. Les roues sont placées au plus près des dents.
- La largeur de travail peut être réglée hydrauliquement depuis la cabine du tracteur.
- Le réglage en continu de la largeur de travail permet d’adapter facilement et rapidement la largeur de l’andain aux besoins de la machine qui suivra.
Caractéristiques techniques
Caractéristiques techniques
Télécharger la documentationCaractéristiques | ANDEX 724 | ANDEX 724 Hydro | |
---|---|---|---|
Gamme | Compacte | Compacte | |
Largeur de travail DIN (m) | 6,30 à 7,20 | 6,30 à 7,20 | |
Largeur d’andain (m) | 1,00 à 1,90 | 1,00 à 1,90 | |
Hauteur au transport, bras montés(m) | 3,77 | 3,37 | |
Hauteur au transport, bras démontés(m) | Fixe | Fixe | |
Poids (kg) | 1600 | 1600 | |
Section poutre centrale (mm) | 150 x 200 | 150 x 200 | |
Diamètre du rotor (m) | 3,05 | 3,05 | |
Puissance Pdf requise (kW/CV) | 45/60 | 45/60 | |
Largeur de transport (m) | 2,82 | 2,82 | |
Nombre de bras | 2 x 11 | 2 x 11 | |
Nombre de dents | 2 x 44 | 2 x 44 | |
Hauteur de travail réglable | Manivelle | Manivelle | |
Essieu | Terralink Quattro 4 roues | Terralink Quattro 4 roues | |
Pneumatiques sur essieu rotor (qté/rotor) | 4 x 16 x 6,50-8 | 4 x 16 x 6,50-8 | |
Roues directrices | 10.0/75 - 15 | 10.0/75 - 15 | |
Régime prise de force (tr/mn) | 540 | 540 | |
Grand angle | Standard | Standard | |
Transmission à limiteur de couple | Standard | Standard | |
Sécurité anti-perte | Option | Option | |
Attelage 2 points cat. II - Tête pivotante | Standard | Standard | |
Réglage centralisé de la levée des bras | Non disponible | Non disponible | |
Commande indépendante des rotors | Standard | Standard | |
Commande electrohydraulique | Standard (à commander) | Standard | |
Signalisation + éclairage | Standard | Standard | |
Equipement hydraulique tracteur | 1 S.E. + 1 D.E. | 1 S.E. + 1 D.E. | |
Homologation | Oui | Oui | |
Caractéristiques techniques
Caractéristiques techniques
Télécharger la documentationModèles |
Andex 644 |
Andex 724 |
Andex 724 Hydro |
Andex 764 |
Largeur de travail (m) |
6.35 m |
6.20- 7.30 |
6.20 - 7.30 |
7.00 - 7.80 |
Nb. de bras |
2x10 |
2x11 |
2x11 |
2x11 |
Poids (kg) |
1510 |
1 640 |
1 640 |
1 640 |
