Vicon EXTRA 700
La technologie des voitures de course pour les faucheuses conditionneuses
Faucheuses conditionneuses innovantes à suspension QuattroLink
Description

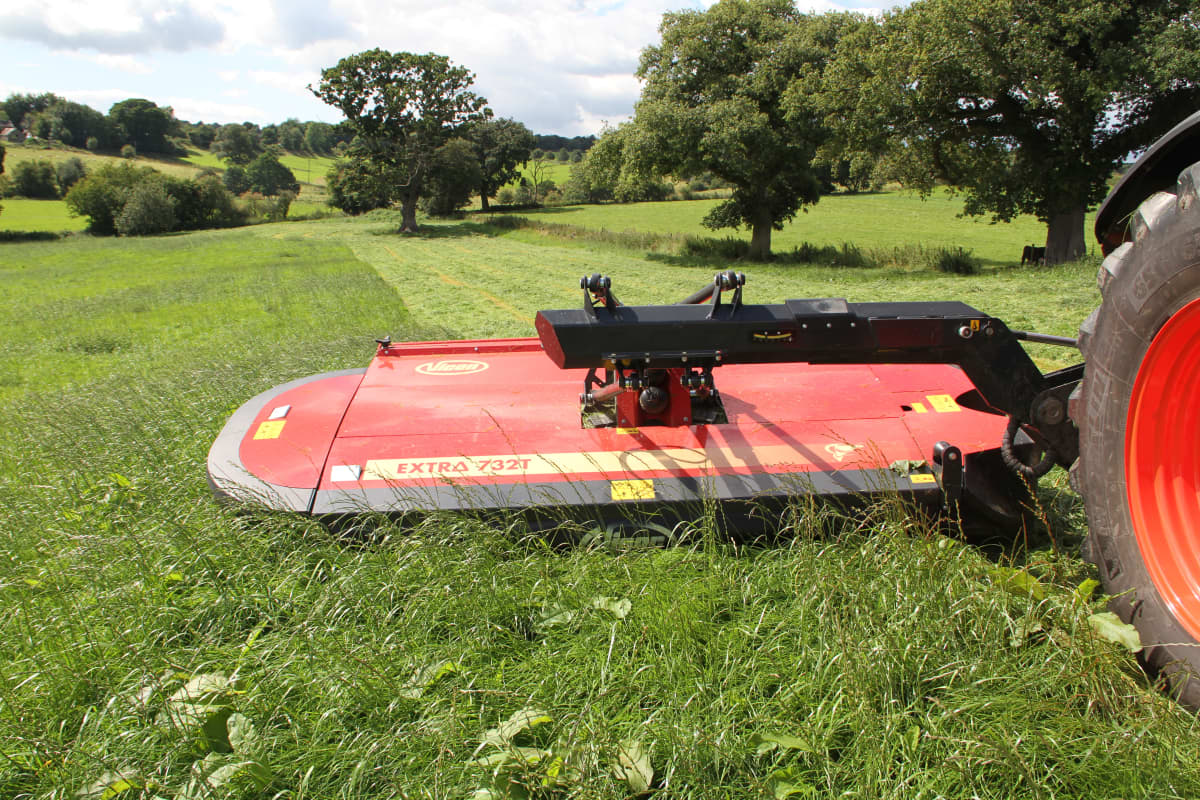

La série Vicon EXTRA 700T/R, avec des largeurs de travail de 3,20 à 3,50 m, est équipée de la suspension QuattroLink et d'un choix de conditionneur à doigts métalliques Semi-Swing ou à rouleaux. Les faucheuses QuattroLink ont été conçues pour être encore plus productives et pour faire face à des conditions plus difficiles que jamais. Avec sa capacité de suivi précis et sa plage de travail très flexible, cette suspension offre des performances de coupe inégalées. Comme une voiture de course, vous voulez une meilleure trajectoire, la possibilité d'aller plus vite et de vous adapter instantanément aux conditions changeantes du terrain lorsque vous utilisez votre faucheuse conditionneuse. L'unité de fauche est tirée par la suspension à 4 bras, montée sur un bras porteur fixe qui permet à l'unité de fauche de flotter indépendamment sur le sol, s'ajustant précisément et instantanément à tout changement des contours du sol. Le modèle Vario est équipé d'un déport hydraulique intégré au bras porteur permettant à chaque unité de fauche de se déplacer de 400 mm.
cc
- Nouveau concept innovant de suspension inspiré des voitures de course QuattroLink
- Suspension flexible - mouvements de 700 mm, 400 mm vers le haut et 300 mm vers le bas

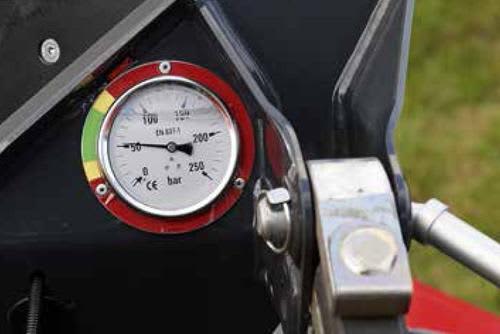

- Réglage hydraulique de la pression au sol
- Sécurité Non-Stop sur toute la largeur de travail
- Garde au sol minimale de 500 mm lors des manoeuvres en bout de champ
- Double réglage du capot du conditionneur - les extrémités avant et arrière peuvent être réglées. (version T uniquement)
- Béquilles de stationnement intégrées pour le stockage vertical
- Solution de transport verticale
Caractéristiques

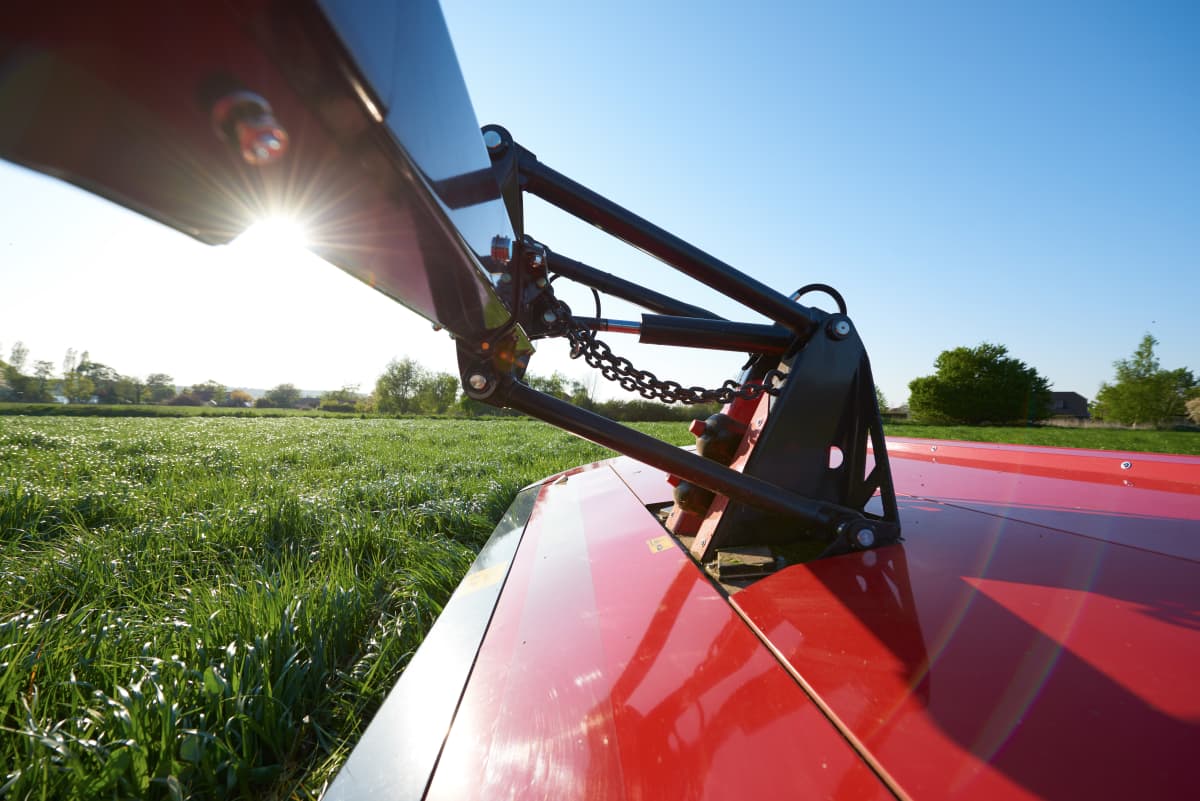

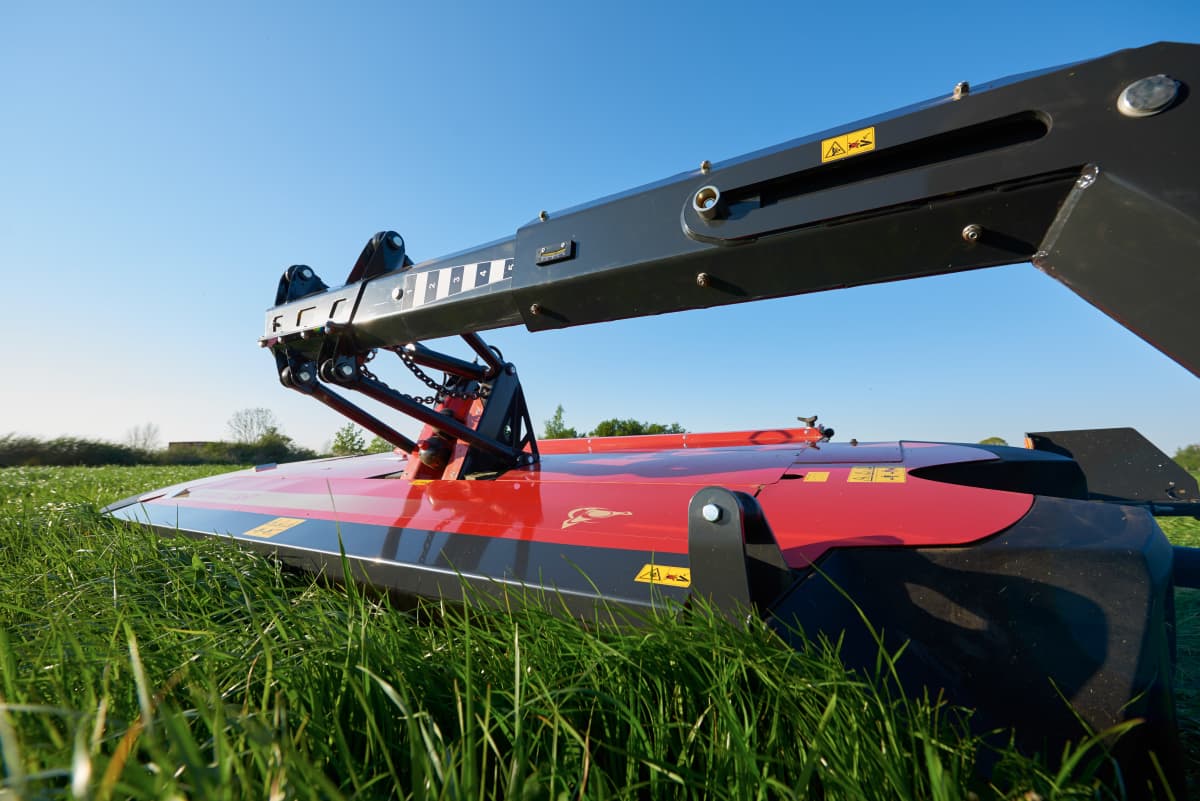

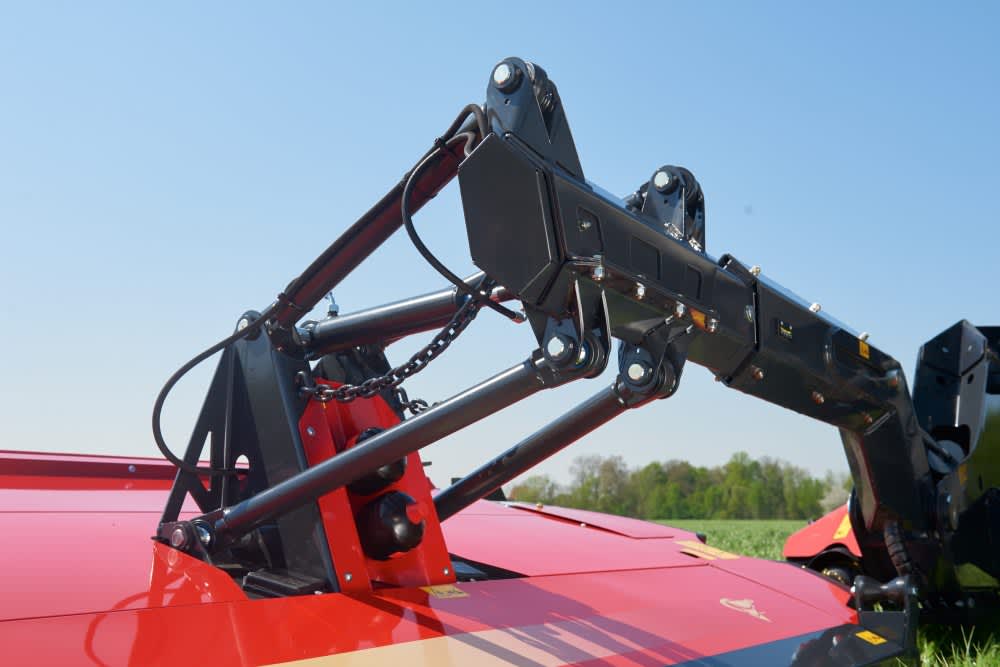

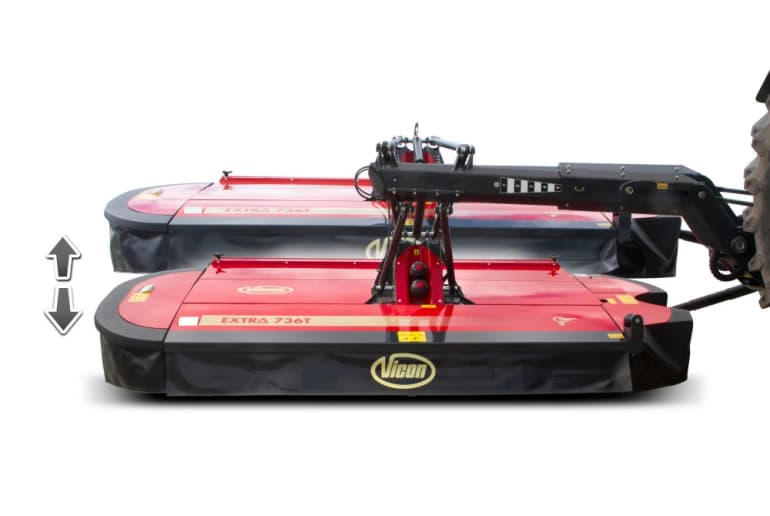

Une suspension de voiture de course sur une faucheuse

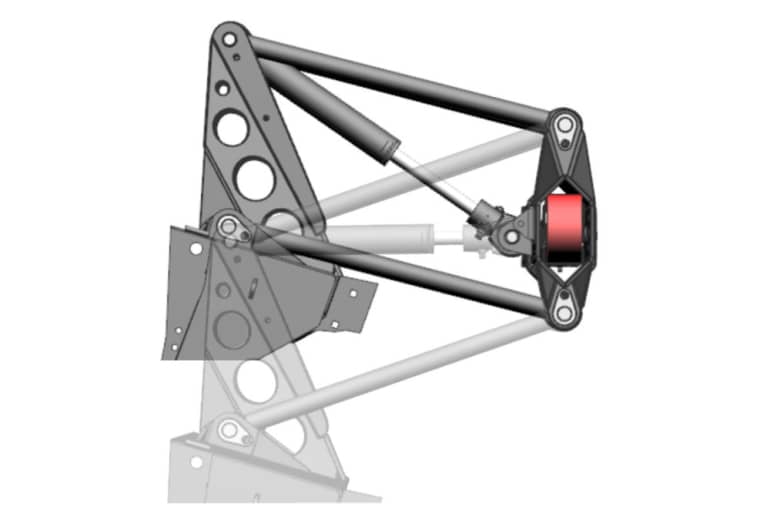

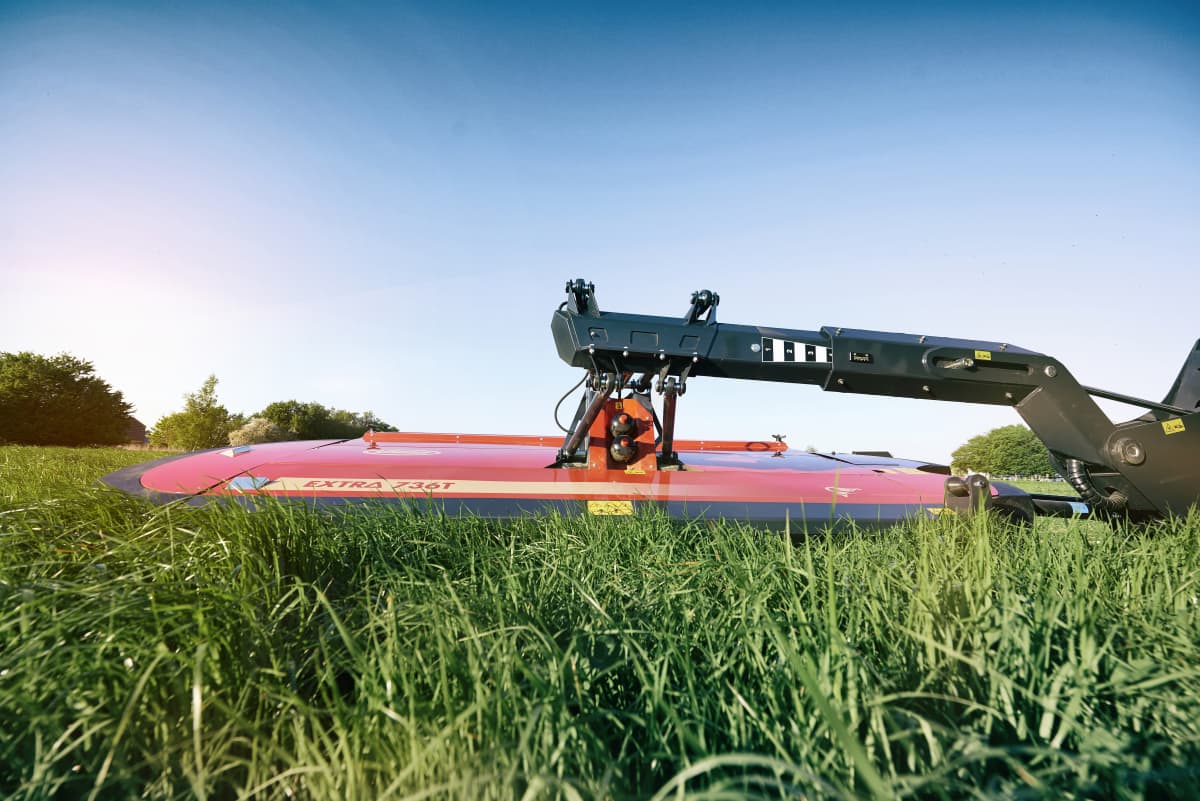

Quels sont les éléments constituant cette suspension QuattroLink ? Comme pour le système de suspension trouvé sur de nombreuses voitures de course, l’unité de fauche est suspendue par quatre bras de suspension rattachés à un bras de support fixe, qui permet à celle-ci de flotter indépendamment du reste de la machine, et ainsi de s’adapter de manière précise et instantanée à tout changement dans le profil du sol.

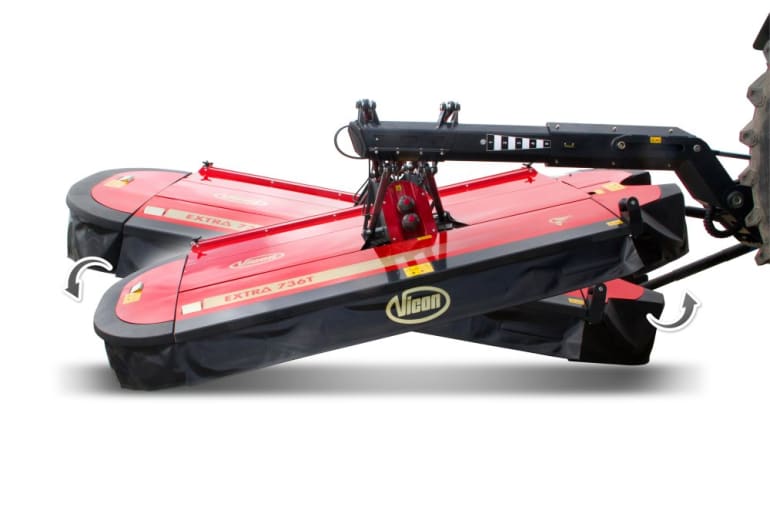

Un suivi de sol sans compromis
Ces machines sont conçues pour les terrains difficiles et les longues journées de travail. Le système de fauche est particulièrement flexible, avec une amplitude verticale de 700 mm et de 30° horizontalement. Le système de suspension à 4 bras garantit une pression au sol constante et une stabilité parfaite tout au long du travail.
Les avantages du système QuattroLink
Comme pour une voiture de course, lorsque vous utilisez votre faucheuse conditionneuse, vous êtes en quête d’une pression au sol parfaite, d’une vitesse plus élevée, et d’une adaptation aux conditions de terrain changeantes. Les EXTRA 700 vous permettent d’atteindre ces objectifs. Les quatre bras de suspension offrent une flexibilité exceptionnelle à l’unité de fauche afin qu’elle s’adapte instantanément aux profils des sols les plus exigeants, tout en ayant une vitesse plus élevée et améliorant la productivité.

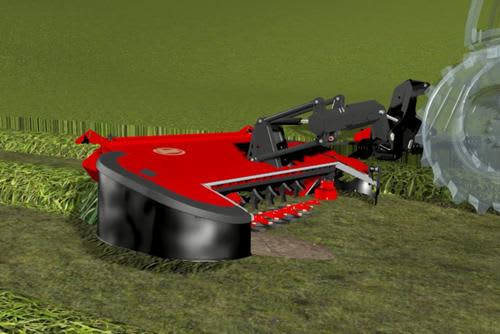

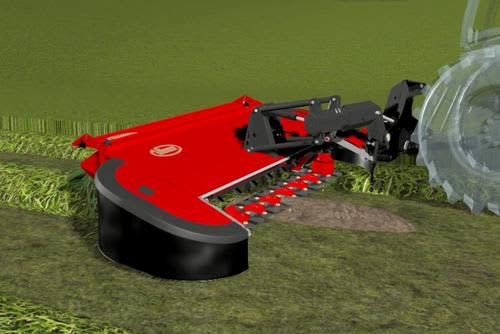

Notre système Non-Stop a encore été amélioré. Équipé de la nouvelle suspension QuattroLink, le système fournit désormais une protection sur toute la largeur de travail de la faucheuse, y compris sur la partie la plus proche du tracteur. La partie interne de la faucheuse ne présente aucun facteur limitant, pour la tranquillité du conducteur. En cas d’obstacle, l’unité de fauche recule pour esquiver celui-ci et revient automatiquement en position de travail une fois l’obstacle passé.

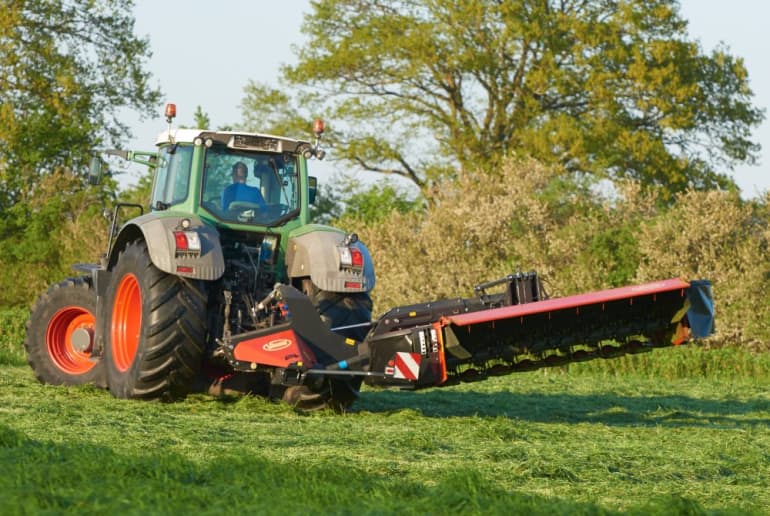

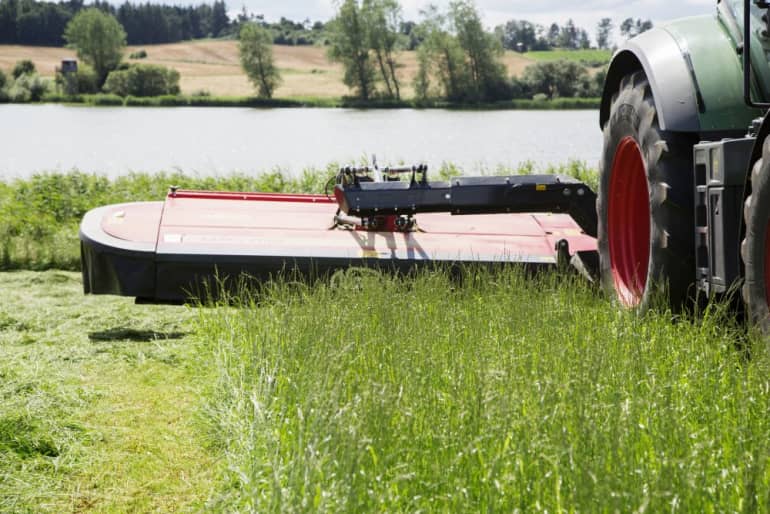

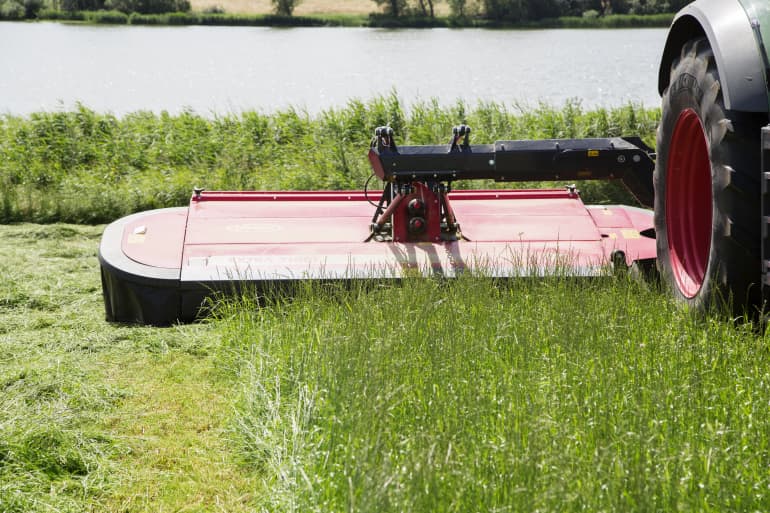

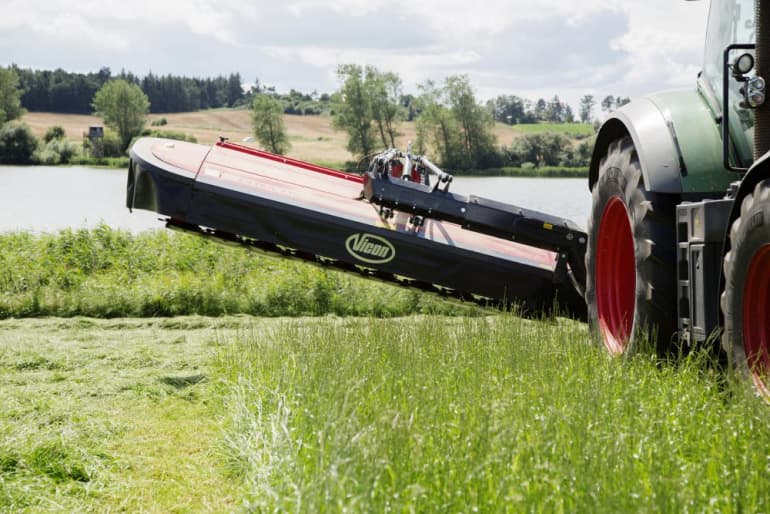

La série EXTRA 700 offre un grand dégagement sur toute la largeur du lamier. Lors du levage de la faucheuse en bout de champ, l’unité de fauche se lève et le bras de support s’incline à un angle de 10°. Ceci permet aux machines d’avoir une garde au sol de 500 mm sur toute la largeur de travail. Lors de l’abaissement de l’unité de fauche, le bras de support retrouve sa position, l’unité de fauche s’abaisse uniformément, sans que l’un des côtés ne touche le sol, évitant ainsi toutes contraintes et usure inutiles de la machine.

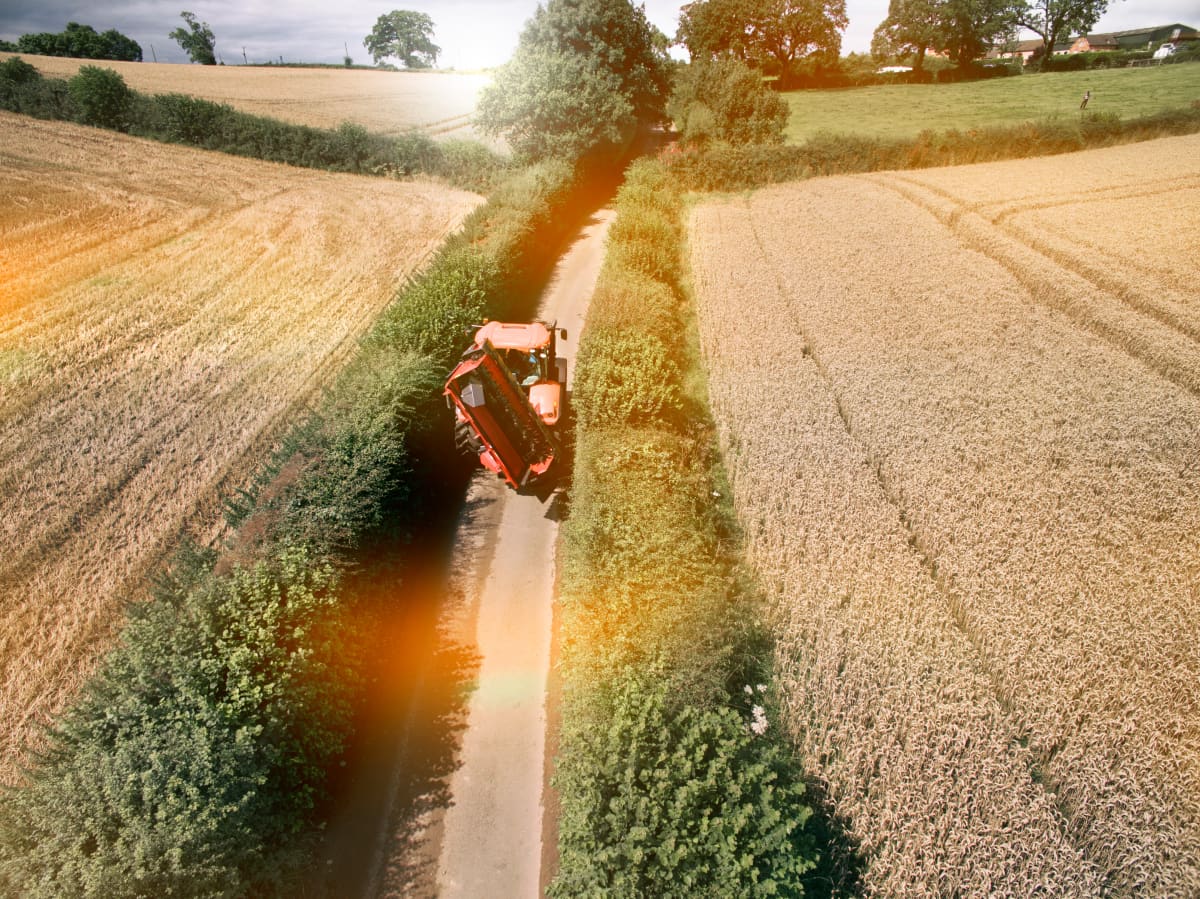

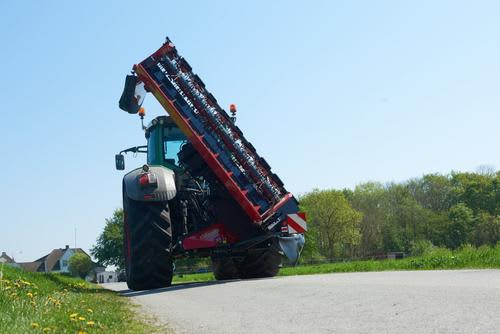

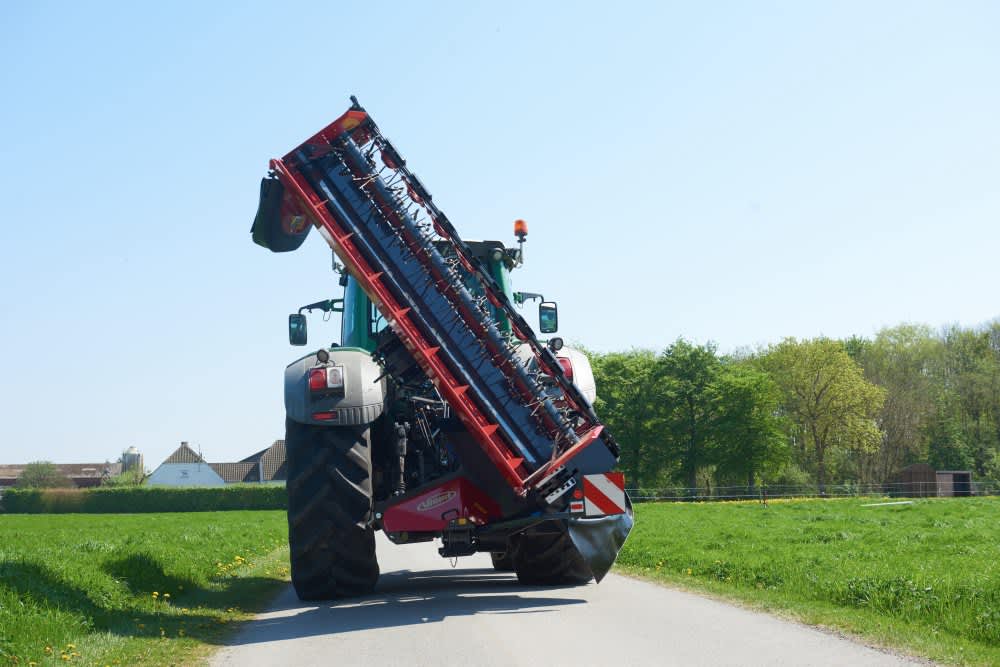

Une répartition uniforme du poids pour un transport à grande vitesse
Le poids total de l’ EXTRΔ 736T est réparti uniformément sur l’arrière du tracteur. Le tracteur ne subit aucun mouvement latéral, l’attelage avec la faucheuse reste extrêmement stable pendant le transport, offrant une vitesse sur route plus élevée.

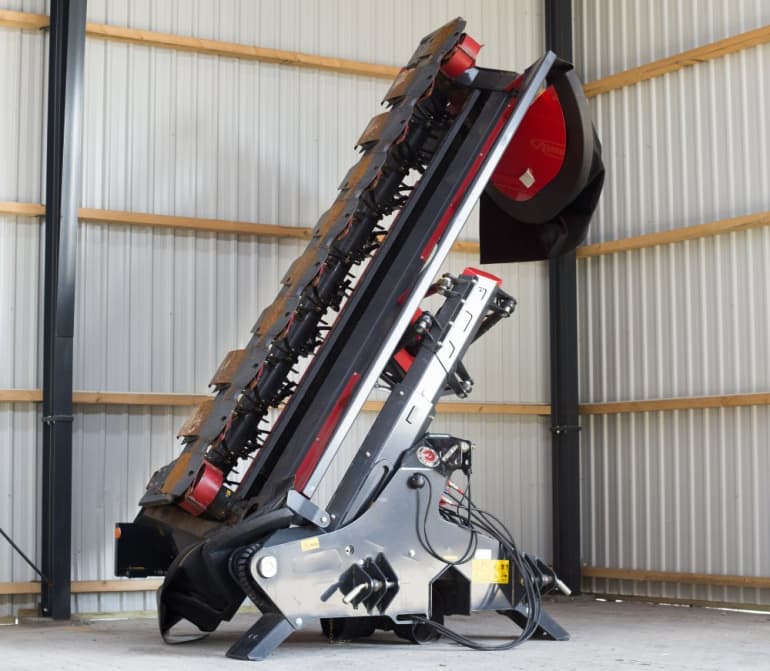

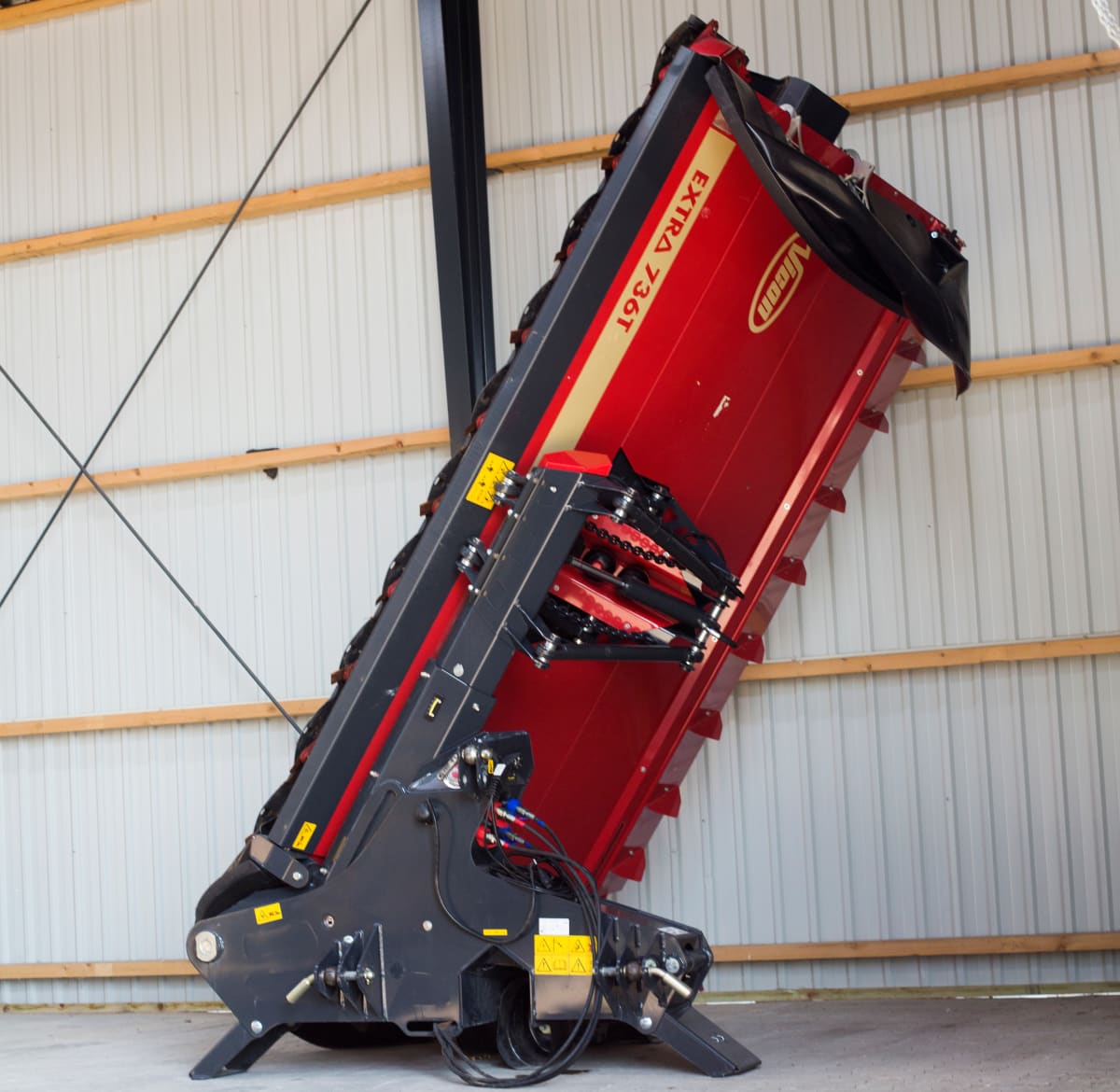

Un stationnement sécurisé et stable

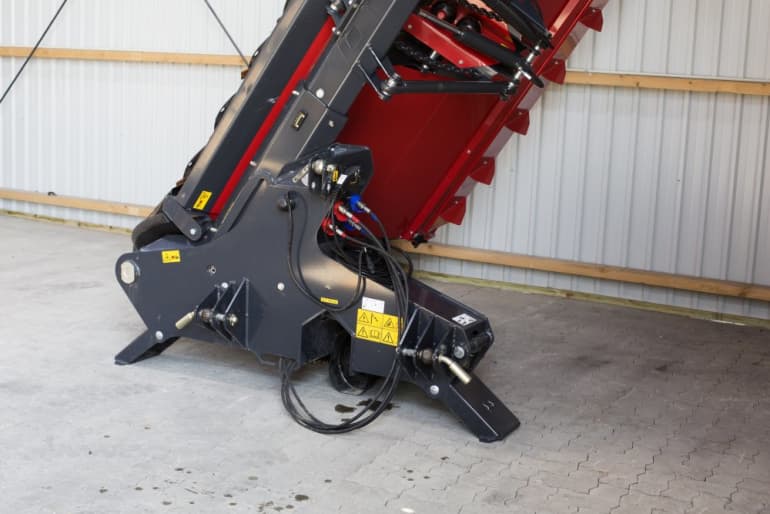

Grâce à un encombrement minimal, le dispositif de stationnement intégré permet de remiser facilement la série EXTRΔ 700. La béquille de stationnement robuste et stable de la faucheuse permet d’atteindre une hauteur inférieure à 4,00 m.

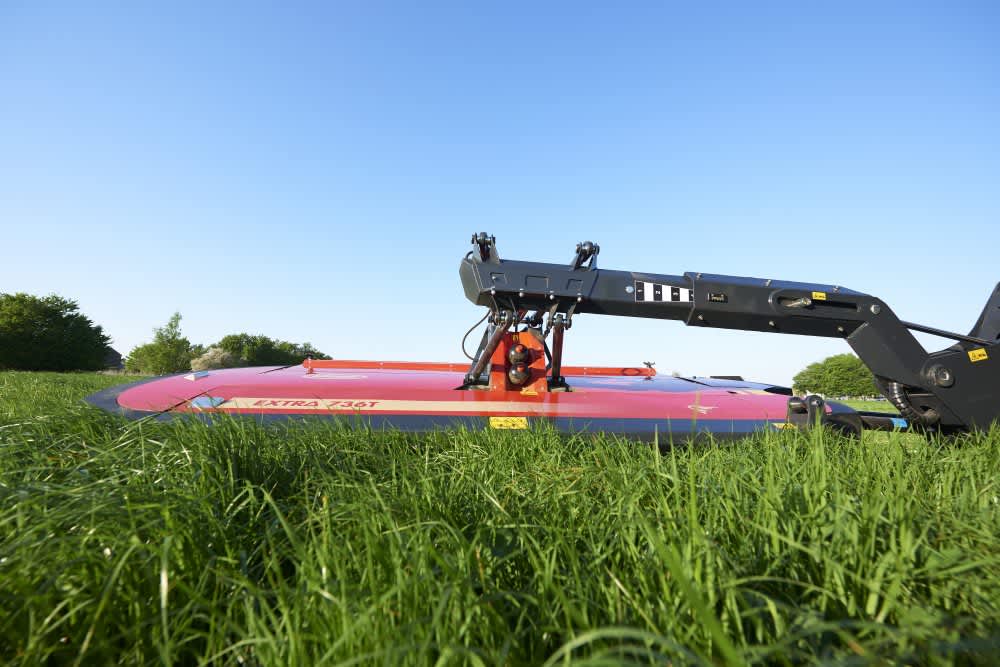

EXTRA 736T Vario

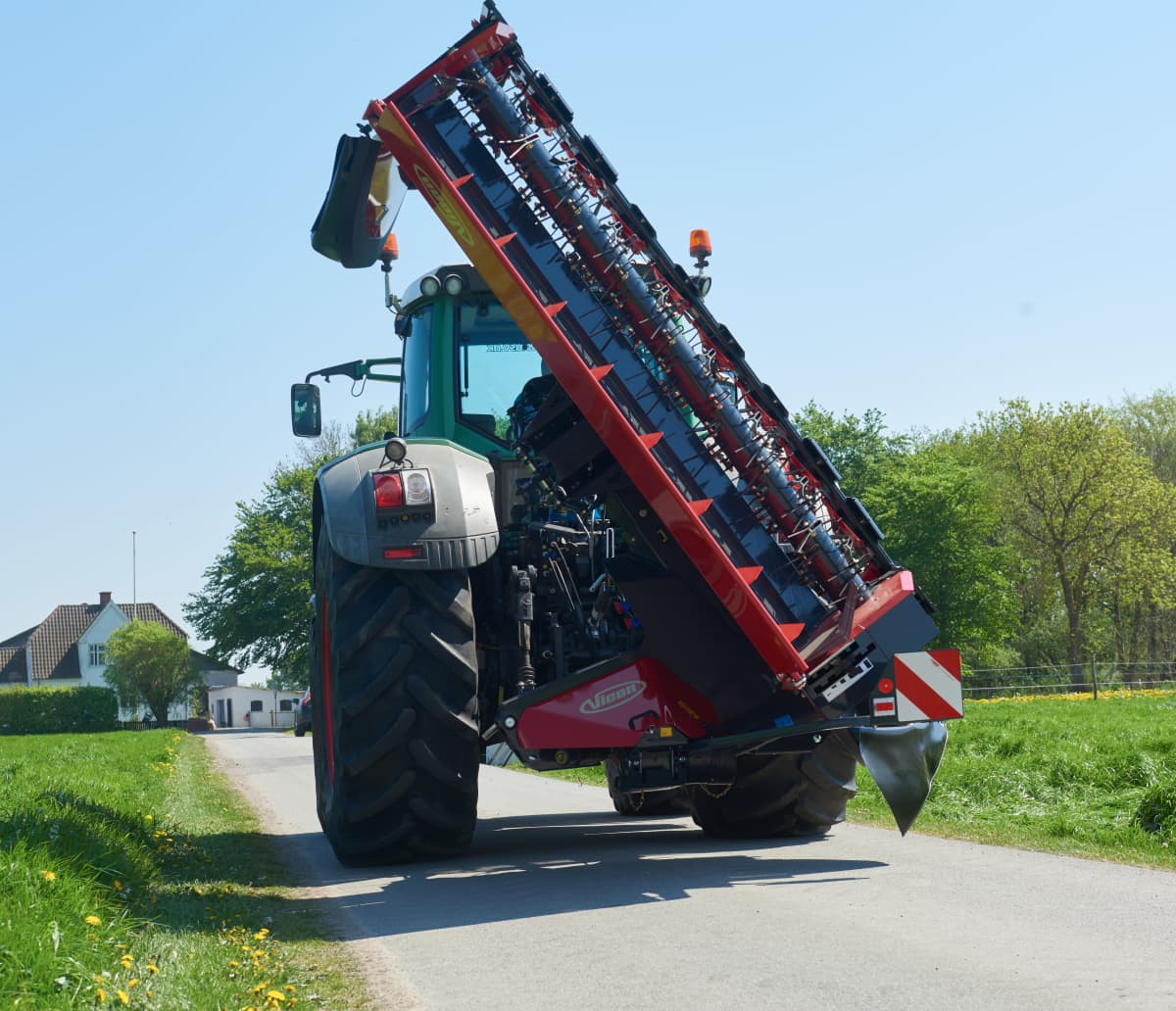

La faucheuse EXTRΔ 736T VARIO se replie grâce à un dispositif hydraulique permettant de ramener celle-ci dans sa position la plus basse, pour atteindre une hauteur de transport de 3,70 m. Inutile de quitter le tracteur avant de partir, une commande hydraulique replie la protection latérale droite en position de transport.
Conditionnement efficace pour une alimentation de qualité

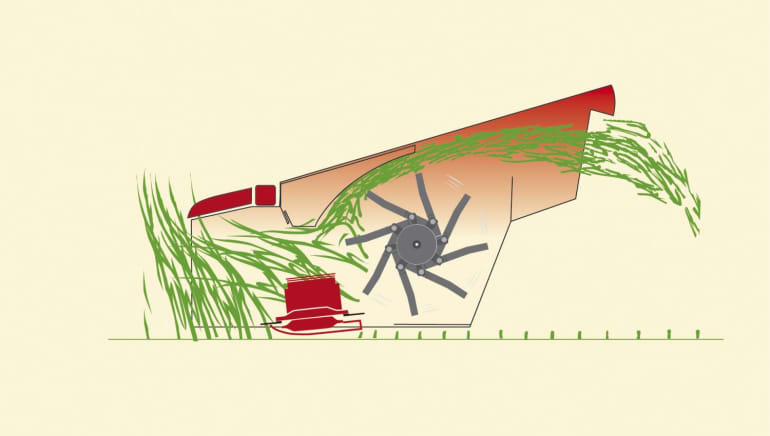

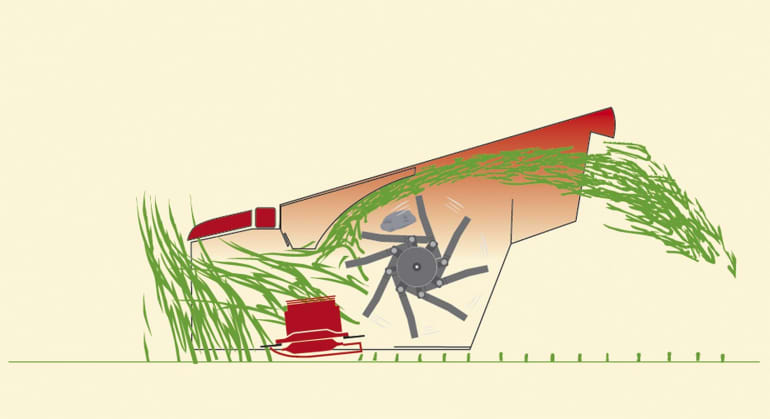

Accélérez le processus de séchage avec le conditionneur à doigts SemiSwing. Celui-ci offre un conditionnement agressif pour un séchage plus rapide et une excellente protection des doigts en minimisant leur usure.
Obtenez l'effet de conditionnement maximal avec des risques de blocage minimums.

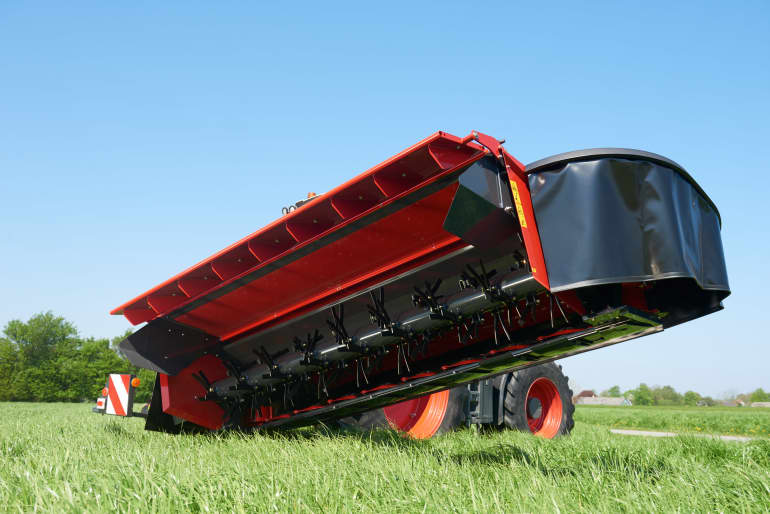

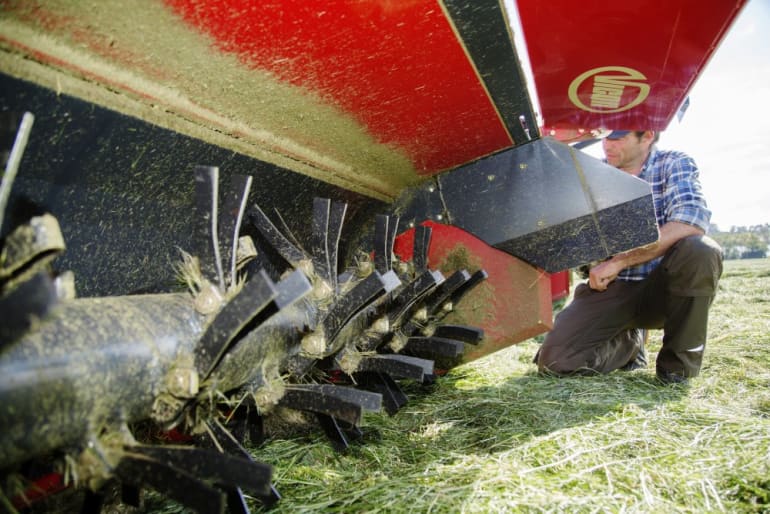

Le conditionneur à doigts SemiSwing Vicon est un système de conditionnement agressif sur toute la largeur. Lorsque le rotor commence à tourner, les doigts SemiSwing se déplacent instantanément dans leur position de travail et restent dans une position fixe.
Une efficacité de conditionnement accrue

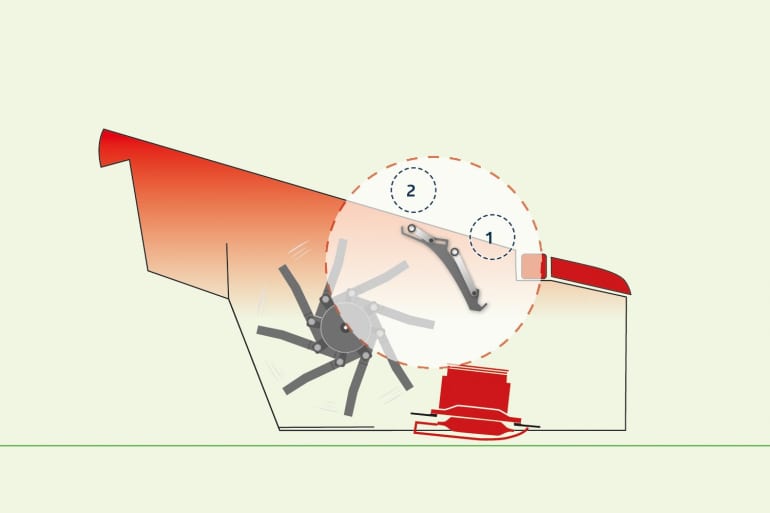

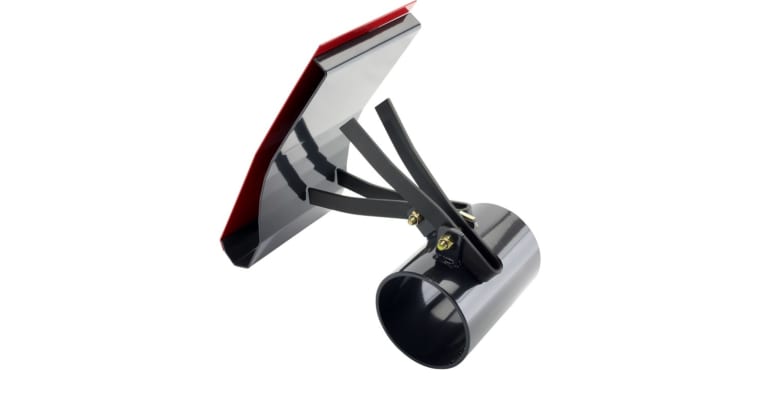

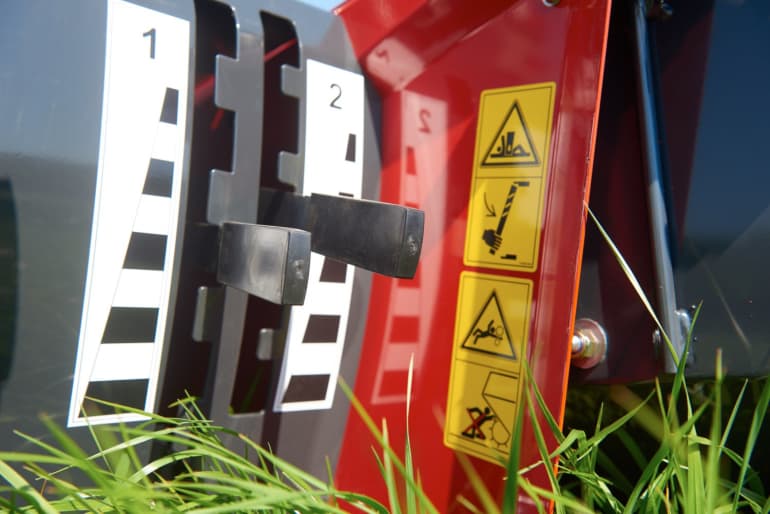

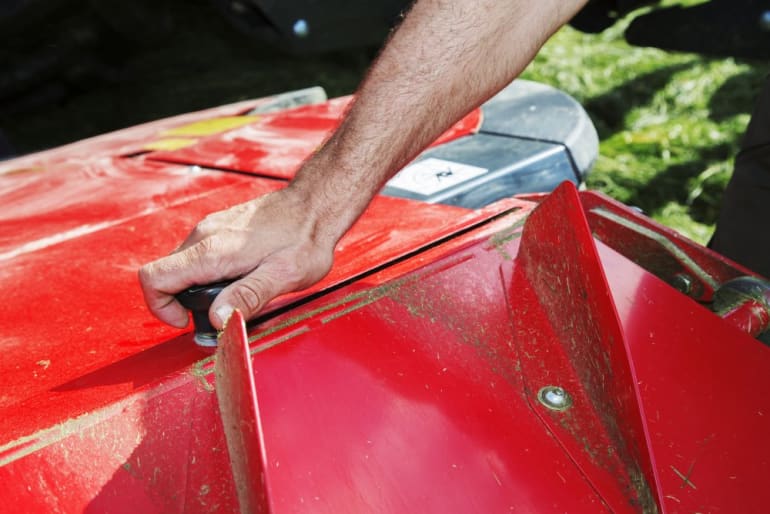

La nouvelle tôle de conditionnement peut être réglée au niveau des extrémités avant et arrière afin d’optimiser le conditionneur selon l’intensité de la récolte. Les deux poignées permettent de régler l’intensité de conditionnement souhaitée. L’extrémité avant se règle distinctement afin de s’adapter à l’intensité de la récolte, convenant même aux récoltes très denses, et permettant d’éviter tout blocage. Le réglage de l’extrémité arrière permet un débit de récolte efficace et régulier en un andain parfait, ou un épandage large.

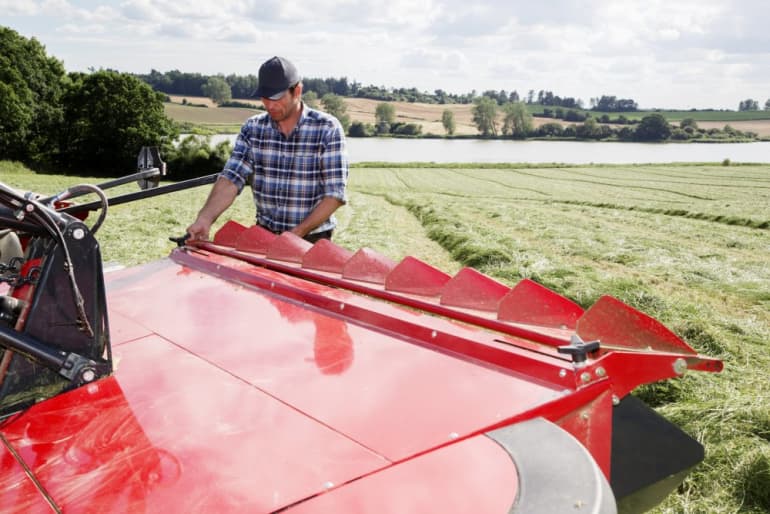

Mise en place rapide des volets d’andainage
Les volets d’andainage se déploient automatiquement lorsqu’ils sont glissés vers l’intérieur, contribuant à un andainage efficace et précis.

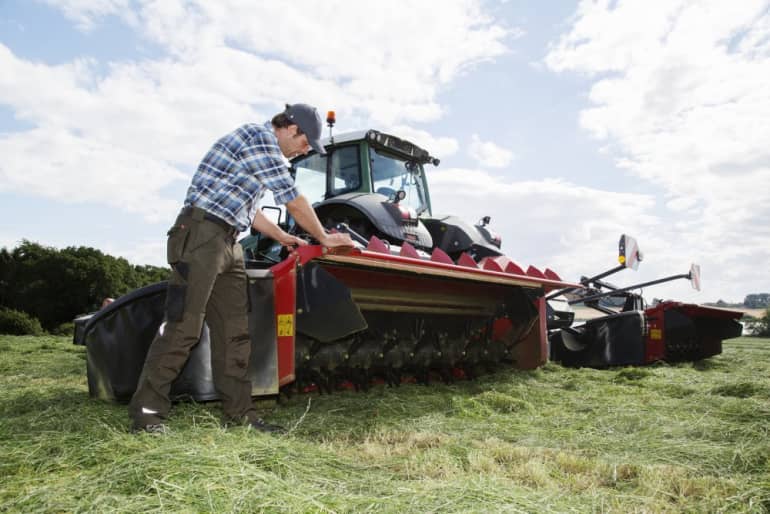

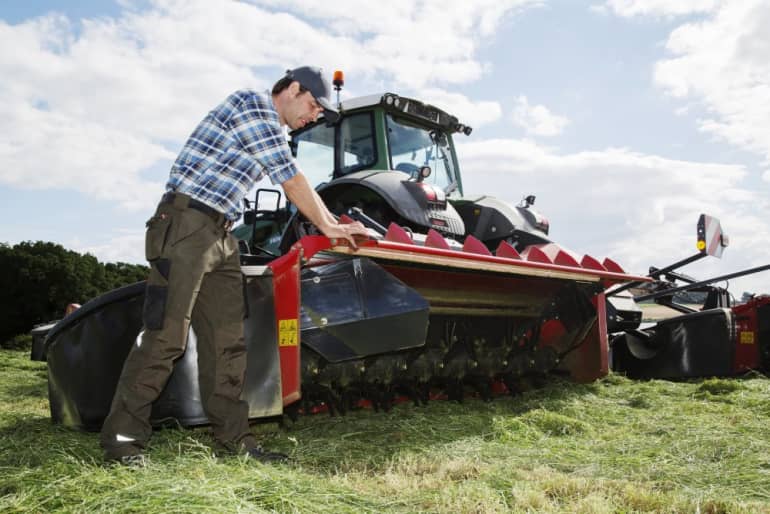

Un passage rapide en épandage large
Le passage de l’andainage à l’épandage large s’effectue en une minute montre en main. Les volets d’andainage s’escamotent facilement sur le côté, le système d’épandage large FlipOver se tourne de 180°. Aucun outil n’est nécessaire. La solution Kverneland FlipOver permet un épandage large sur la totalité de la largeur de travail.
- Le lamier EXTRA récemment développé est conçu pour minimiser l'entretien et offre un fonctionnement très silencieux.
- Les utilisateurs sauront immédiatement apprécier le fonctionnement silencieux de ce nouveau lamier - idéal lors d'une journée de travail bien remplie.
- Lamier entièrement soudé pour une construction robuste.
- Préservation de la qualité de coupe grâce à un nombre pair de disques qui tournent à contresens.
- Trois couteaux par disque pour une meilleure qualité de coupe.
- Nouveau design des pare-pierres, conçu pour une qualité de coupe exceptionnelle.
- Grande capacité d'huile assurant une faible température de travail.
- Faible niveau sonore grâce aux dentures arrondies des pignons.
- Couteaux vrillés pour une coupe nette quelles que soient les conditions.
Caractéristiques techniques
Caractéristiques techniques
Télécharger la documentationCaractéristiques | EXTRA 732T | EXTRA 732R | EXTRA 736T | EXTRA 736T Vario | |
---|---|---|---|---|---|
Largeur de travail (m) | 3,20 | 3,20 | 3,60 | 3,60 | |
Disques 40 cm, patins et pare-pierres | 8 | 8 | 10 | 10 | |
Couteaux vrillés en acier forgé | 24 | 24 | 30 | 30 | |
Hauteur de coupe (mm) | 30/40 | 30/40 | 30/40 | 30/40 | |
Largeur d’andain (m) | 1,70-2,10 | 1,70-2,10 | 1,80- 2,20 | 1,80- 2,20 | |
Largeur au transport (m) | 2,53 | 2,53 | 2,53 | 2,53 | |
Hauteur au transport (m) | 3,20 | 3,20 | 3,60 | 3,60 | |
Déport latéral | Mécanique 150mm | Mécanique 150mm | Mécanique 150mm | Hydraulique 400mm | |
Type de conditionneur | Doigts métalliques | A rouleaux | Doigts métalliques | Doigts métalliques | |
Régime du rotor conditionneur (tr/mn) | 600/900 | 1000 | 600/900 | 600/900 | |
Largeur conditionneur (m) | 2,85 | 2,81 | 2,90 | 2,90 | |
Puissance PdF requise (kW/CV) | 65/90 | 70/95 | 74/100 | 74/100 | |
Equipement hydraulique du tracteur | 2 D.E. | 2 D.E. | 2 D.E. | 3 D.E. | |
Poids (kg) | 1400 | 1460 | 1500 | 1550 | |
Sécurité “Non-Stop” | Standard | Standard | Standard | Standard | |
Régime prise de force (tr/mn) | 1000 | 1000 | 1000 | 1000 | |
Transmission secondaire avec embrayage à friction et roue libre | Standard | Standard | Standard | Standard | |
Suspension | hydraulique | hydraulique | hydraulique | hydraulique | |
Attelage 3 points cat. II | Standard | Standard | Standard | Standard | |
Repliage hydraulique | Standard | Standard | Standard | Standard | |
Diviseur de fourrage | Standard (à commander) | Standard (à commander) | Standard (à commander) | Standard (à commander) | |
Patin rehausseur (+ 20 mm) | Standard (à commander) | Standard (à commander) | Standard (à commander) | Standard (à commander) | |
Entraînement conditionneur par courroies | Standard | Standard | Standard | Standard | |
Homologation | Non (machines portées) | Non (machines portées) | Non (machines portées) | Non (machines portées) | |
Caractéristiques techniques
Caractéristiques techniques
Télécharger la documentationModèles |
Largeur de travail |
Nb. de disques |
Conditionneur |
Recouvrement |
EXTRA 732T |
3.18m |
8 disques triangulaires |
Doigts métalliques SemiSwing |
150mm mécanique |
EXTRA 732R |
3.18m |
8 disques triangulaires |
Rouleaux |
150mm mécanique |
EXTRA 736T |
3.60m |
10 disques triangulaires |
Doigts métalliques SemiSwing |
150mm mécanique |
EXTRA 736T VARIO |
3.60m |
10 disques triangulaires |
Doigts métalliques SemiSwing |
400mm hydraulique |
