Vicon EXTRA 7100
La technologie des voitures de course pour les faucheuses conditionneuses
Combinaison de faucheuses avec suspension QuattroLink, conditionneur à doigts Semi-Swing ou à rouleaux, réglage hydraulique de la largeur de travail et du recouvrement et tapis BX en option
Description
La série Vicon EXTRA 7100 Vario est entièrement compatible ISOBUS et offre des performances exceptionnelles grâce à son concept de suspension, sa largeur de travail de 9,50 à 10,20 m et le réglage hydraulique en cours de travail de la largeur de fauche et du recouvrement, ainsi que le tapis BX en option. La série EXTRA 7100 Vario est équipée de la suspension QuattroLink. Quatre bras de suspension montés sur un bras porteur fixe qui permet à l'unité de fauche de flotter indépendamment sur le sol. Le tapis BX en option permet d'adapter automatiquement la vitesse du tapis à la largeur de travail, pour une largeur d'andain uniforme, quelle que soit la position des unités de fauche.
cc
- Suspension flexible - mouvements de 700 mm, 400 mm vers le haut et 300 mm vers le bas
- Sécurité Non-Stop sur toute la largeur de travail
- Réglage hydraulique du recouvrement en cours de travail
- Garde au sol minimale de 500 mm lors des virages en bout de champ
- Béquilles de stationnement intégrées pour le stockage vertical
- Contrôle ISOBUS avec joystick ou terminal de commande intuitif
- Réglage automatique de la vitesse du tapis
- Hauteur du tapis réglable
- Renforcement du tapis pour les manœuvres en bout de champ
- Fonction Autostop pour une consommation de carburant réduite
- Solution polyvalente 4 en 1
Caractéristiques

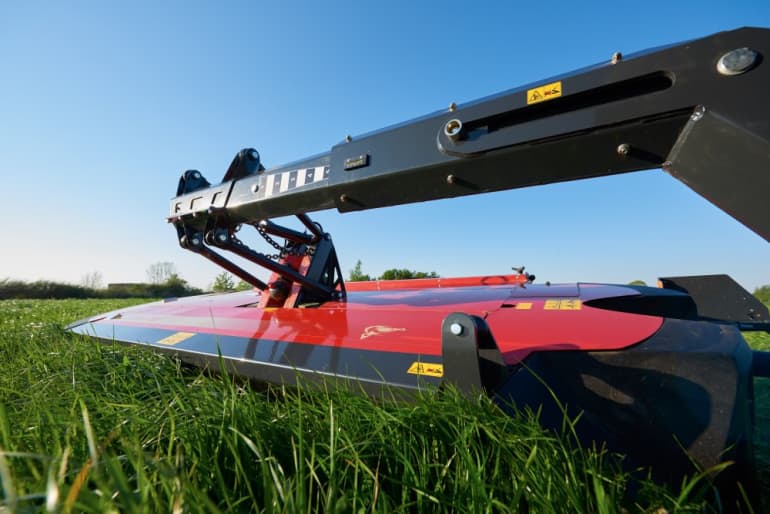

Une suspension de voiture de course sur une faucheuse
Quels sont les éléments constituant cette suspension QuattroLink ? Comme pour le système de suspension trouvé sur de nombreuses voitures de course, l’unité de fauche est suspendue par quatre bras de suspension rattachés à un bras de support fixe, qui permet à celle-ci de flotter indépendamment du reste de la machine, et ainsi de s’adapter de manière précise et instantanée à tout changement dans le profil du sol.
Un suivi de sol sans compromis
Ces machines sont conçues pour les terrains difficiles et les longues journées de travail. Le système de fauche est particulièrement flexible, avec une amplitude verticale de 700 mm et de 30° horizontalement. Le système de suspension à 4 bras garantit une pression au sol constante et une stabilité parfaite tout au long du travail.
Les avantages du système QuattroLink
Comme pour une voiture de course, lorsque vous utilisez votre faucheuse conditionneuse, vous êtes en quête d’une pression au sol parfaite, d’une vitesse plus élevée, et d’une adaptation aux conditions de terrain changeantes. Les EXTRA 700 vous permettent d’atteindre ces objectifs. Les quatre bras de suspension offrent une flexibilité exceptionnelle à l’unité de fauche afin qu’elle s’adapte instantanément aux profils des sols les plus exigeants, tout en ayant une vitesse plus élevée et améliorant la productivité.
Notre système Non-Stop a encore été amélioré. Équipé de la nouvelle suspension QuattroLink, le système fournit désormais une protection sur toute la largeur de travail de la faucheuse, y compris sur la partie la plus proche du tracteur. La partie interne de la faucheuse ne présente aucun facteur limitant, pour la tranquillité du conducteur. En cas d’obstacle, l’unité de fauche recule pour esquiver celui-ci et revient automatiquement en position de travail une fois l’obstacle passé.
Réglage hydraulique du recouvrement

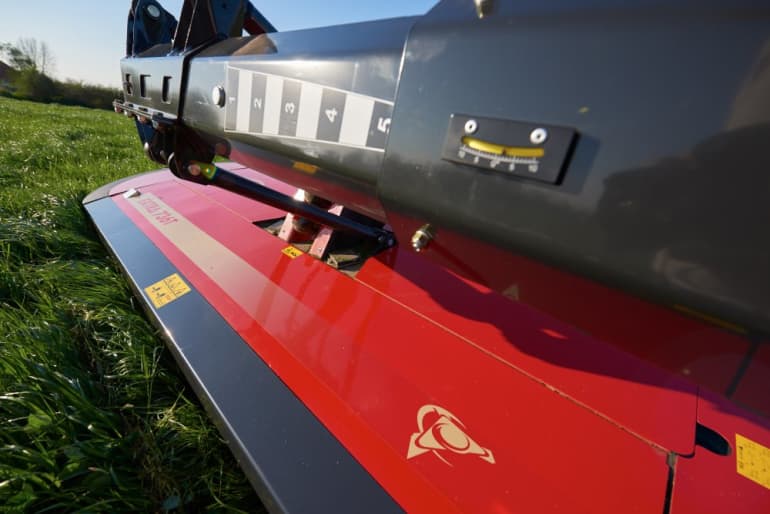

Les EXTRA 700 sont équipées du système hydraulique de déport latéral SideShift, intégré au bras de support, permettant un déport de 400 mm de chaque unité de fauche. Afin de compenser aisément les changements de conditions du terrain, le recouvrement réglable se présente sous la forme d’un bras télescopique, directement intégré au bras de support.
La pression au sol reste constante
Pendant la fauche, le bras de support reste toujours à la même distance du sol, ce qui donne à l’unité de fauche la possibilité de compenser instantanément et de suivre parfaitement tous les dénivelés du sol. L’avantage fondamental de cette suspension est que même lorsque le recouvrement est modifié, la pression au sol choisie reste identique.

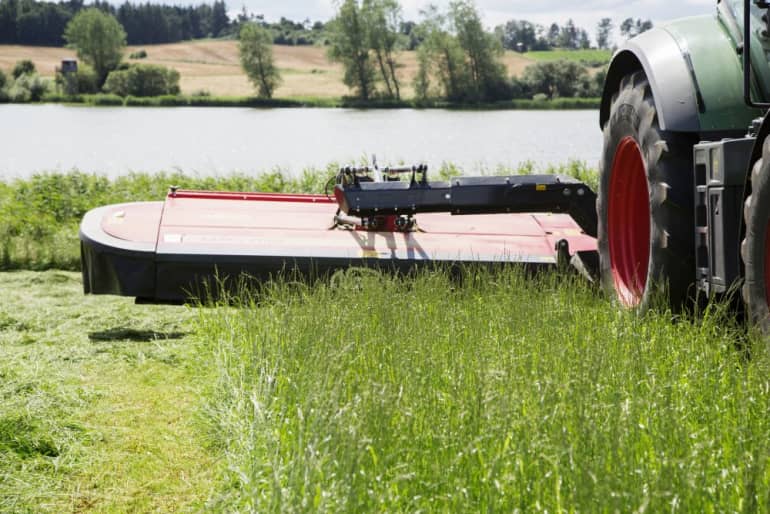

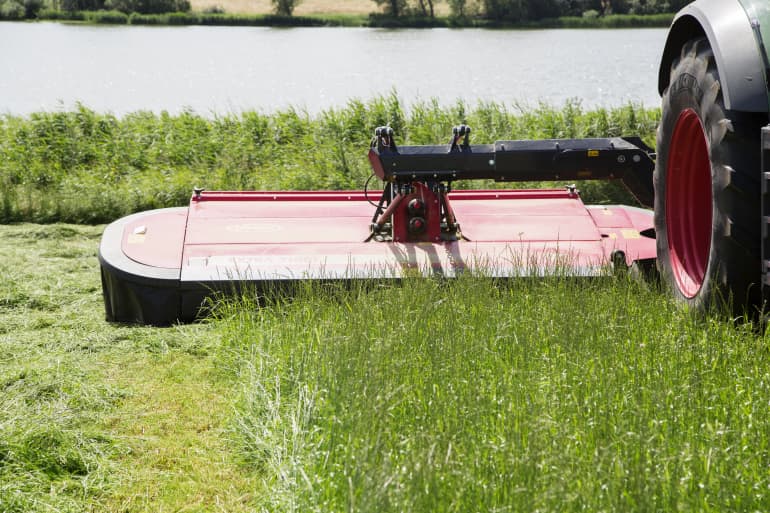

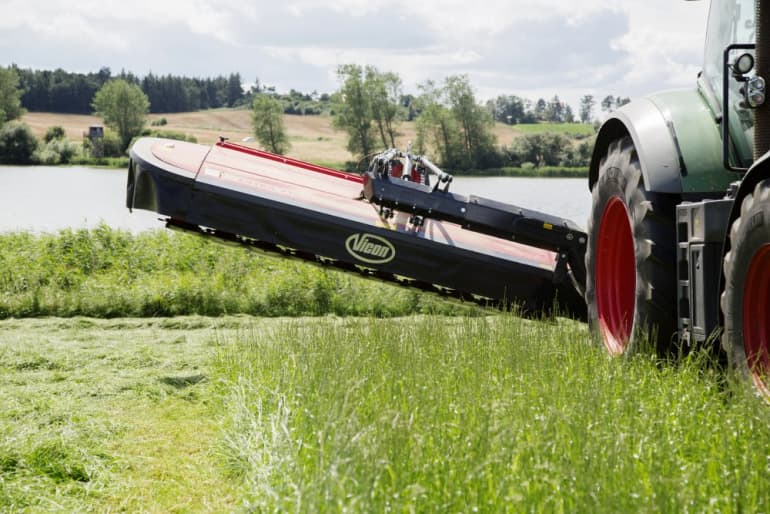

La série EXTRΔ 7100T offre un grand dégagement sur toute la longueur du lamier. Lors du levage de la faucheuse en bout de champ, l’unité de fauche se lève et le bras de support s’incline à un angle de 10°. Ceci permet à l’EXTRΔ 7100T d’avoir une garde au sol de 500 mm sur toute la largeur de travail.
Lors de l’abaissement de l’unité de fauche, le bras de support retrouve sa position, l’unité de fauche s’abaisse uniformément, sans que l’un des côtés ne touche le sol, évitant ainsi toutes contraintes et usures inutiles de la machine.

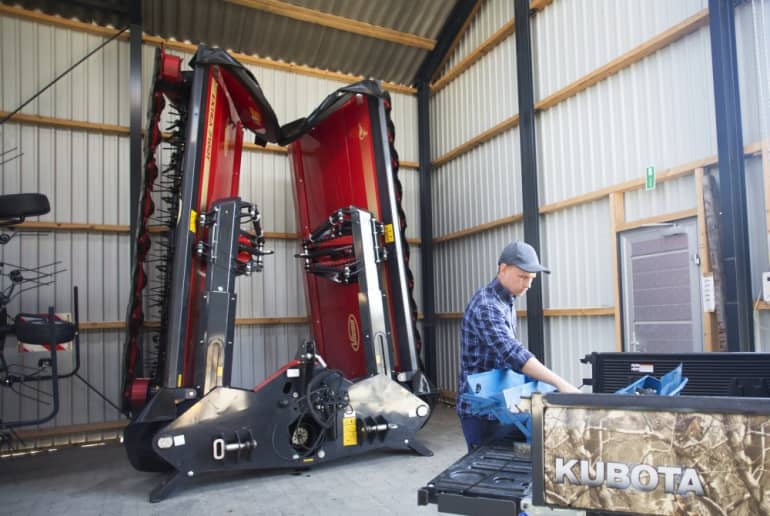

Compacte au transport
La faucheuse EXTRΔ 7100T se replie grâce à un dispositif hydraulique permettant de ramener celle-ci dans sa position la plus basse, pour atteindre une hauteur de transport de 3,90 m. Inutile de quitter le tracteur avant de partir, une commande hydraulique replie la protection latérale droite en position de transport.

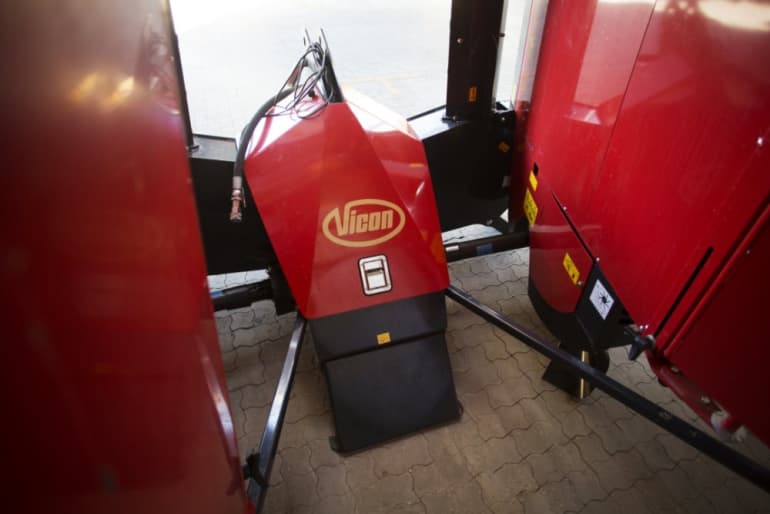

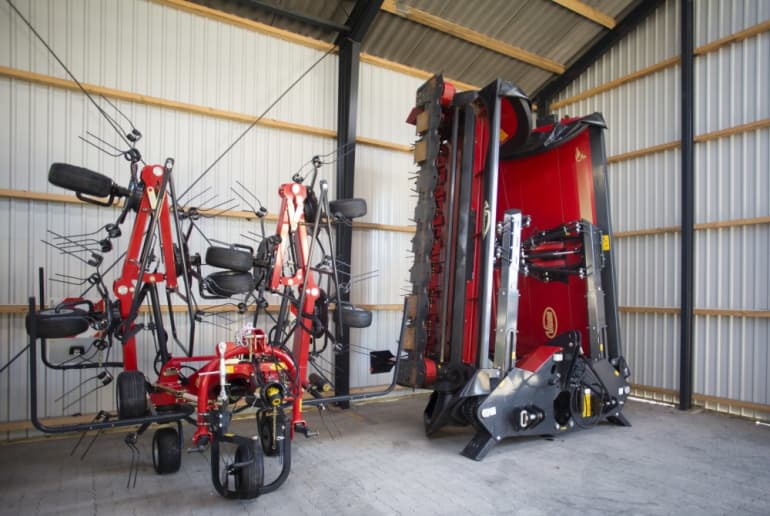

Un stationnement sécurisé et stable
Grâce à un encombrement minimal, le dispositif de stationnement intégré permet de remiser facilement l’EXTRΔ 7100T. La béquille de stationnement robuste et stable de la faucheuse permet d’atteindre une hauteur inférieure à 4,00 m.
Conditionnement efficace pour une alimentation de qualité
Accélérez le processus de séchage avec le conditionneur à doigts SemiSwing. Celui-ci offre un conditionnement agressif pour un séchage plus rapide et une excellente protection des doigts en minimisant leur usure.
Obtenez l'effet de conditionnement maximal avec des risques de blocage minimums.
Le conditionneur à doigts SemiSwing Vicon est un système de conditionnement agressif sur toute la largeur. Lorsque le rotor commence à tourner, les doigts SemiSwing se déplacent instantanément dans leur position de travail et restent dans une position fixe.
Mise en place rapide des volets d’andainage
Les volets d’andainage se déploient automatiquement lorsqu’ils sont glissés vers l’intérieur, contribuant à un andainage efficace et précis.
Un passage rapide en épandage large
Le passage de l’andainage à l’épandage large s’effectue en une minute montre en main. Les volets d’andainage s’escamotent facilement sur le côté, le système d’épandage large FlipOver se tourne de 180°. Aucun outil n’est nécessaire. La solution Kverneland FlipOver permet un épandage large sur la totalité de la largeur de travail.
- Le lamier EXTRA récemment développé est conçu pour minimiser l'entretien et offre un fonctionnement très silencieux.
- Les utilisateurs sauront immédiatement apprécier le fonctionnement silencieux de ce nouveau lamier - idéal lors d'une journée de travail bien remplie.
- Lamier entièrement soudé pour une construction robuste.
- Préservation de la qualité de coupe grâce à un nombre pair de disques qui tournent à contresens.
- Trois couteaux par disque pour une meilleure qualité de coupe.
- Nouveau design des pare-pierres, conçu pour une qualité de coupe exceptionnelle.
- Grande capacité d'huile assurant une faible température de travail.
- Faible niveau sonore grâce aux dentures arrondies des pignons.
- Couteaux vrillés pour une coupe nette quelles que soient les conditions.

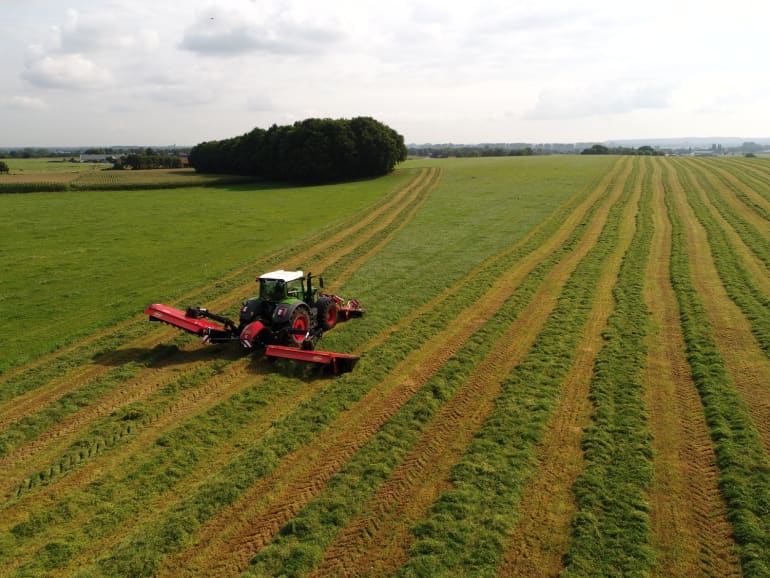

Contrôle des sections - Contrôle des manœuvres en fourrière
GEOMOW® fournit un contrôle des sections pour effectuer les manœuvres automatiques en fourrière. Il élimine les pertes de temps dans cette gestion et offre un travail de fauche encore plus efficace. GEOMOW® supprime le risque d'erreurs lors du levage des unités de fauche, trop tôt et les abaisse trop tard.
GEOMOW® signifie un support complet pour l’utilisateur
Lorsque vous atteignez la fin du champ, la faucheuse avant est automatiquement relevée avant qu’elle ne touche l'herbe coupée en fourrière, et les unités arrière sont automatiquement relevées, exactement au bon moment. L’utilisateur peut se concentrer entièrement sur les manœuvres aussi rapidement et efficacement que possible. Il en va de même pour atteindre l'herbe non coupée, les faucheuses avant et arrière s’abaissent exactement au bon moment.
Caractéristiques techniques
Caractéristiques techniques
Télécharger la documentationCaractéristiques | EXTRA 7110T | EXTRA 7110TBX | EXTRA 7110R | EXTRA 7110RBX | |
---|---|---|---|---|---|
Largeur de travail (m) | 9,80 ou 10,20 | 9,80 ou 10,20 | 9,80 ou 10,20 | 9,80 ou 10,20 | |
Disques 40 cm, patins et pare-pierres | 2 x 10 | 2 x 10 | 2 x 10 | 2 x 10 | |
Couteaux vrillés en acier forgé | 2 x 30 | 2 x 30 | 2 x 30 | 2 x 30 | |
Diviseur de fourrage | Standard (à commander) | Standard (à commander) | Standard (à commander) | Standard (à commander) | |
Cône diviseur côté droit et gauche | Standard | Standard | Standard | Standard | |
Hauteur de coupe (mm) | 30/60 | 30/60 | 30/60 | 30/60 | |
Patin rehausseur (+ 40 mm) | Standard (à commander) | Standard (à commander) | Standard (à commander) | Standard (à commander) | |
Déport latéral | Hydraulique 400mm | Hydraulique 400mm | Hydraulique 400mm | Hydraulique 400mm | |
Attelage | 3 pts Cat 3 par vérin hydraulique (à commander) | 3 pts Cat 3 par vérin hydraulique (à commander) | 3 pts Cat 3 par vérin hydraulique (à commander) | 3 pts Cat 3 par vérin hydraulique (à commander) | |
Repliage hydraulique | Standard | Standard | Standard | Standard | |
Sécurité en cas d'obstacle | Non-Stop | Non-Stop | Non-Stop | Non-Stop | |
Régime prise de force (tr/mn) | 1000 | 1000 | 1000 | 1000 | |
Type de conditionneur | Doigts métalliques | Doigts métalliques | Rouleaux | Rouleaux | |
Régime du rotor conditionneur (tr/min) | 700/1000 | 700/1000 | 700/1000 | 700/1000 | |
Largeur conditionneur (m) | 2 x 2,84 | 2 x 2,84 | 2 x 2,84 | 2 x 2,84 | |
Volets éparpilleurs | Standard | Standard | Standard | Standard | |
Transmission roue libre | Standard | Standard | Standard | Standard | |
Entrainement direct par cardan sur 1er disque | Standard | Standard | Standard | Standard | |
Suspension | Hydraulique | Hydraulique | Hydraulique | Hydraulique | |
Equipement hydraulique du tracteur | 1 D.E. + 1 Load Sensing obligatoire | 1 D.E. + 1 Load Sensing obligatoire | 1 D.E. + 1 Load Sensing obligatoire | 1 D.E. + 1 Load Sensing obligatoire | |
Puissance PdF requise (kW/CV) | 150/200 | 150/200 | 150/200 | 150/200 | |
Largeur d’andain (m) | 1,40 à 2,00 | 1,40 à 2,00 | 1,40 à 2,00 | 1,40 à 2,00 | |
Poids (kg) | 2700 | 3200 | 3100 | 3600 | |
Eclairage + signalisation | Standard (à commander) | Standard (à commander) | Standard (à commander) | Standard (à commander) | |
Homologation | Non (Machines portées) | Non (Machines portées) | Non (Machines portées) | Non (Machines portées) | |
Caractéristiques techniques
Caractéristiques techniques
Télécharger la documentationLargeur de travail |
nb de disques |
Conditionneur |
Puissance requise |
|
EXTRA 7100T |
9.80-10.20m |
2 x 10 disques |
Doigts métalliques SemiSwing |
150kW/200cv |
